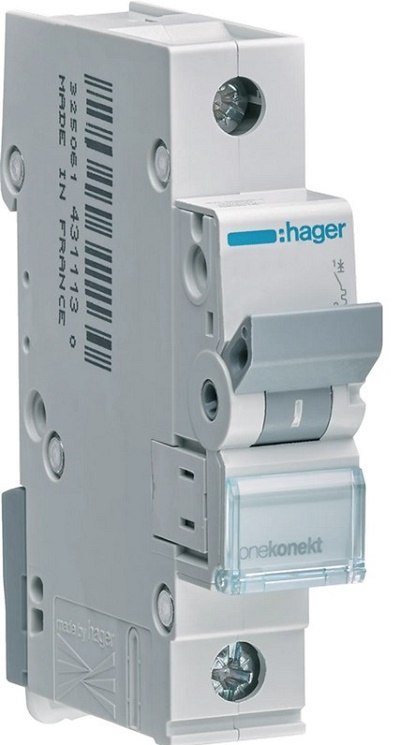

• WYŁĄCZNIK NADPRĄDOWY 6KA 1-POLOWY B 25A HAGER

Symbol: E+1MBN125E
Brak towaru
45,32 zł
Wpisz swój e-mail
Opinie
Wysyłka w ciągu 48 godzin
Cena przesyłki 0,00 zł
Kurier (Pobranie) 0,00 zł
Odbiór osobisty 0,00 zł
ORLEN Paczka 8,19 zł
Paczkomaty InPost 12,00 zł
Poczta Polska (Pobranie) 20,00 zł
Kurier 35,00 zł
Dostępność Brak towaru
Waga 0.5 kg
Zostaw telefon



Specyfikacja techniczna:

Prąd elektryczny

Prąd znamionowy: 25 A
Znamionowa zwarciowa zdolność łączeniowa Icn przy 230 V AC zgodnie z PN-EN-60898-1: 6 kA
Prąd znamionowy w temperaturze -15°C: 31,8 A
Prąd znamionowy w temperaturze -10°C: 31 A
Prąd znamionowy w temperaturze -5°C: 30,3 A
Prąd znamionowy w temperaturze 0°C: 29,5 A
Prąd znamionowy w temperaturze 5°C: 28,7 A
Prąd znamionowy w temperaturze 10°C: 28 A
Prąd znamionowy w temperaturze 15°C: 27,2 A
Prąd znamionowy w temperaturze 20°C: 26,4 A
Prąd znamionowy w temperaturze 25°C: 25,7 A
Prąd znamionowy w temperaturze 30°C: 25 A
Prąd znamionowy w temperaturze 35°C: 24,1 A
Prąd znamionowy w temperaturze 40°C: 23,4 A
Prąd znamionowy w temperaturze 45°C: 22,6 A
Prąd znamionowy w temperaturze 50°C: 21,8 A
Prąd znamionowy w temperaturze 55°C: 21,1 A
Prąd znamionowy w temperaturze 60°C: 20,3 A
Prąd znamionowy w temperaturze 65°C: 19,5 A
Prąd znamionowy w temperaturze 70°C: 18,8 A

Architektura
Układ biegunów: 1P
Charakterystyka wyzwalania: B

Pojemność
Liczba modułów: 1

Główne atrybuty elektryczne
Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1: 6 kA
Nominalny moment obrotowy górny zacisk: 2,80 - 2,80 Nm
Nomi­nalny moment dokręcania dla zacisku odpływowego: 2,80 - 2,80 Nm

Napięcie
Napięcie znamio­nowe łącze­niowe Ue (AC): 230 - 400 V
Typ napięcia zasilania: AC
Napięcie znamionowe izolacji Ui: 500 V
Znamionowe napięcie udarowe Uimp: 4000 V

Częstotliwość
Częstotliwość: 50 - 60 Hz

Rodzaj połączenia
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych: 1 - 35 mm2
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych: 1 - 25 mm2
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych: 1 - 25 mm2
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych: 1 - 35 mm2

Instalacja, montaż
Nominalny moment dokręcania: 2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej: bicon­nect
Typ połączenia górnego aparatury modułowej: Zacisk śrubowy
Możliwość montażu 360°: Tak

Bezpieczeństwo
Klasa ochronności IP: IP20

Warunki użytkowania
Stopień zanieczyszczenia zgodnie z PN-EN-60664/P­N-EN-60947-2: 2
Klasa ograniczenia energii I2t: 3
Ochrona przed wilgocią: Dla wszystkich klimatów
Zakres temperatur pracy: -25 - 70 °C

Moc
Całkowite straty mocy dla prądu znamio­nowego: 3 W

Łączność
Typ złącza/wtyku: Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego: Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych: Wyrównany zacisk

Wymiary
Wysokość: 83 mm
Szerokość: 17,50 mm
Głębokość: 70 mm




**

Informacje dotyczące bezpieczeństwa

Ewentualne ostrzeżenia oraz wskazówki dotyczące bezpieczeństwa, znajdują się w instrukcji obsługi. Instrukcję obsługi można pobrać ze strony producenta.
